PORTIQUE

SOUDURE HAUTE FREQUENCE OU THERMIQUE

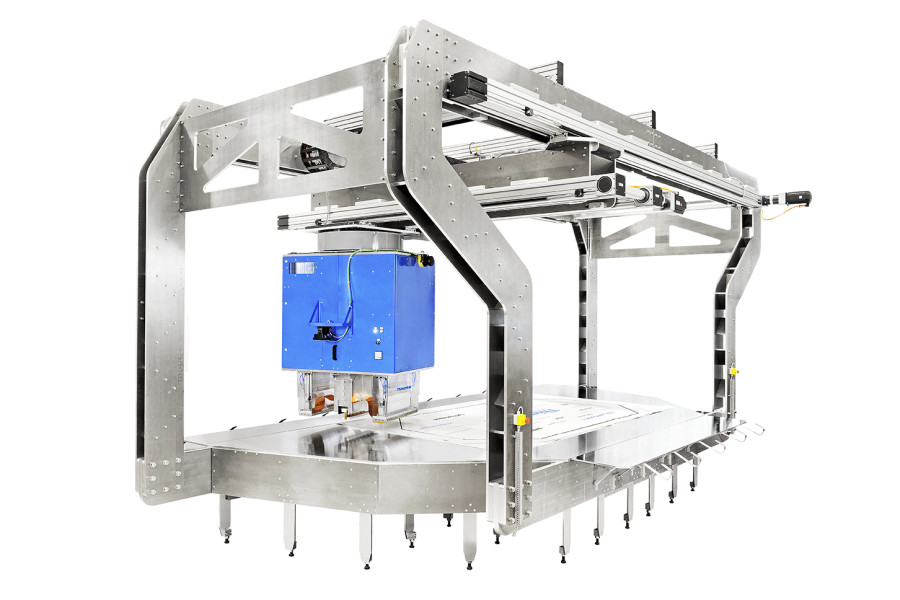

Portique automatisé de grand format équipé d'une caméra permettant d'identifier les formes de soudure à réaliser.

Avantages : facilité d'installation et moindre manipulation du produit, travail en temps masqué, gain de temps et augmentation de la productivité.

Industrie

MACHINE PERMETTANT D’EFFECTUER LES TRAVAUX DE SOUDURE HF DE GRANDS ARTICLES DE SOUDURE SUR FILMS PVC, PU, EVA :

Toiles tendues

Liner de piscine

Radeaux de survie

Cuves/Réservoirs grandes capacités

Matelas gonflables

Structures étanches

Structures gonflables

Poches grandes capacités

Bâches

DESCRIPTIF TECHNIQUE

Châssis léger et robuste pouvant supporter la charge du générateur + armoire électrique.

Portique 4 pieds fixé à la table de chargement

Générateur mobile sur le portique pouvant être piloté électriquement par l’opérateur à l’aide d’un joystick.

Déplacement du générateur en X-Y grâce aux rails installés sur le portique et la table de chargement, piloté par des moteurs permet de positionner l'électrode de soudure précisément à l'endroit de la soudure souhaité sur le panneau.

La tête de soudure est placée en dessous du générateur, celle-ci est composée :

- d’un système SMED de changement d’outils rapide

- d'n patin de masse piloté par vérin pneumatique

- d'une tête de soudure pivotante fixée sur un système rotatif géré par un moteur afin que l’on puisse souder selon des axes différents

Table de chargement du panneau à environ 90 cm de haut fixé au sol et de dimensions 4500 x 2500 mm (Position de travail debout)

Aide au positionnement du panneau par laser

Eclairage de la zone de travail

Sécurisation de la zone de travail pendant le cycle de fonctionnement par barrières immatérielles ou radar

Caméra de guidage du générateur
