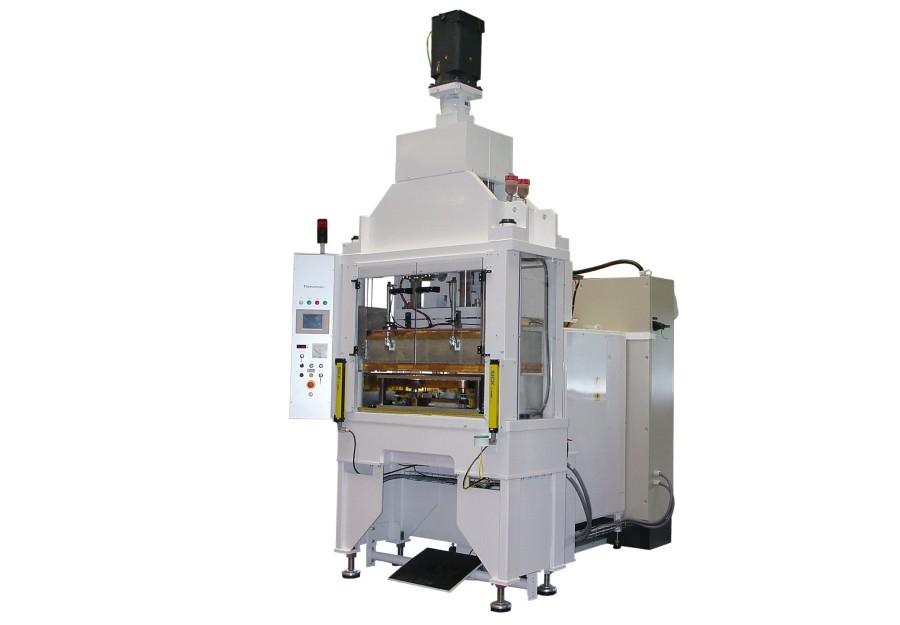

ZHP30

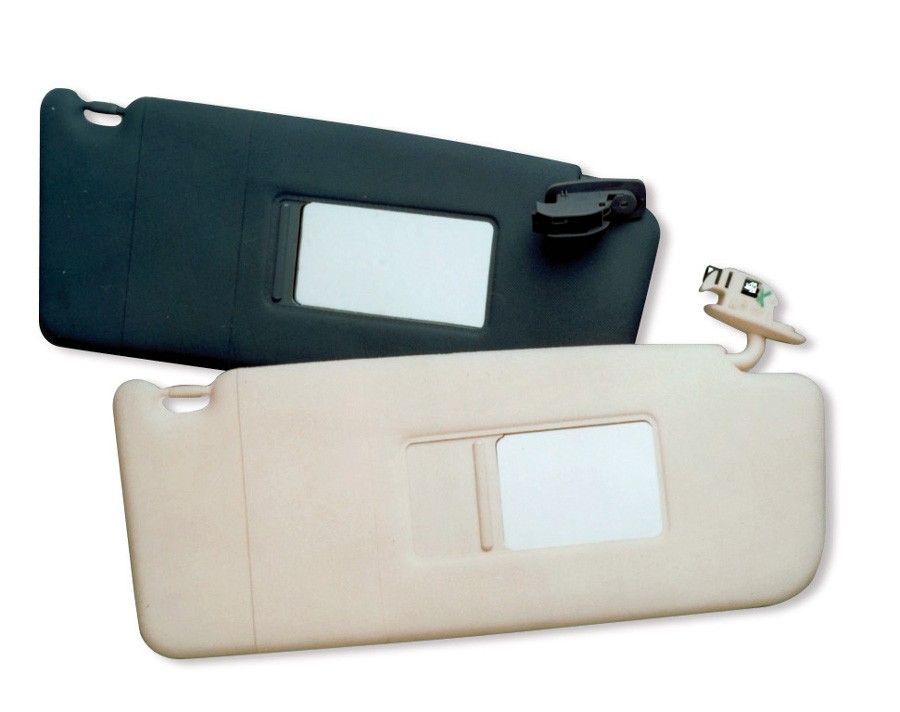

PRESSE ÉLECTRIQUE HAUTE FRÉQUENCE POUR FABRICATION DE PARE SOLEIL

Soudure Haute Fréquence ou thermique

GRANDE QUALITÉ DE SOUDURE MARQUAGE HAUTE FRÉQUENCE & DÉCOUPE

MACHINE TRÈS ERGONOMIQUE

FACILITÉ D’UTILISATION

PRÉCISION DES REGLAGES

LIMITES DE PÉNÉTRATION ET D’ÉCRASEMENT RÉGLABLES

DIMINUTION DU BRUIT ET DE LA CONSOMMATION

ROBUSTESSE DE LA STRUCTURE LONGUE DURÉE DE VIE

Industrie

PRODUCTION DE PIÈCES DE TRÈS GRANDE QUALITÉ, DESTINÉES AUX CONSTRUCTEURS AUTOMOBILES LES PLUS EXIGEANTS. DÉCOUPE & SOUDURE POUR UNE LARGE VARIETE DE MATÉRIAUX : PVC, TISSUS ENDUITS PVC, TPO (AVEC OPTION HF 40 MHZ)

Machines pour applications connexes :
- presse pour soudure HF de l’encadrement du miroir sur le pare-soleil
- presse automatique pour découpe et marquage HF des poches de pare-soleil
- presse HF pour intégration dans ligne automatique

DESCRIPTIF TECHNIQUE

CADENCE DE PRODUCTION : 250 À 300 PIÈCES/HEURE
Selon l’opérateur et les matériaux



PRESSE
- Servomoteur et vis à rouleaux
- Réglage de la position de l’outil en basse pression
- Soudure en basse pression à partir de 1,5 kdaN
- Découpe en haute pression jusqu’à 30 kdaN ajustable
- Affichage de la position de l’outil

Machine très ergonomique et facile d’utilisation :
- Travail assis ou debout
- Positionnement aisé des pièces grâce à la faible profondeur de la presse
- Touches de commande à effleurement pour confort de l’opérateur
- Tableau de commande très accessible
- Éclairage du poste de travail - Sécurité niveau SIL 4 par barrière immatérielle
- Silence de fonctionnement (servomoteur + vis à rouleaux satellites) : diminution du bruit et de la consommation électrique grace au remplacement du groupe hydraulique par un vérin électrique

Facilité et précision des réglages :
- Programmes de soudure / découpe préenregistrés pour chaque matériau et chaque outil (900 recettes)
- Précision de la position de la presse par codeur linéaire avec optimisation des cycles de soudure / découpe
- Réglage aisé de la pression de soudure (servomoteur)
- Enregistrement automatique de la côte de l’outil par la machine
- Bridage pneumatique rapide des outils - Affichage des défauts
- Transfert des paramètres par port USB pour suivi de contrôle et répétabilité :
   - Temps de soudure
   - Pression
   - Profil de la soudure

Facilité d’entretien :
- Anti-flash électronique rapide (5 μ/sec.) permettant de ne pas endommager les outils de soudure
- Graissage centralisé des colonnes de la presse
- Pas de pollution d’huile, ni d’entretien d’un circuit hydraulique



GÉNÉRATEUR HAUTE FRÉQUENCE
Haute stabilité en fréquence 27,12 MHz +/- 0,6% et de type à cavité résonnante à haut facteur Q, avec très faible perte et à très haut rendement apportant une longue durée de vie du tube triode
Tube haute fréquence refroidi par ventilation
Anti-flash électronique statique Temps de réponse de l’ordre de 4 microsecondes
Accord automatique versatile
Système piloté par un automate et contrôlé par un écran tactile
Ligne HF blindée en totalité contre les émissions de radio fréquence
Générateur travaillant de 10 à 100% de sa puissance
Conforme en compatibilité électromagnétique suivant la directive 2004/108/CE/CEM
Plusieurs types de générateurs H.F THIMONNIER peuvent équiper cette presse : BS 70 - BS 100 - BS 150 - BS 200. Ils sont équipés d’anti-flash électronique à haute sensibilité permettant de travailler métal/métal sans détérioration des électrodes.

ÉQUIPEMENTS MODÈLE STANDARD

Générateur 40,68 MHz

Fabrication de produits divers (après une pré-étude Thimonnier)
