ZHP25 BS100

PRESSE ÉLECTRIQUE HAUTE FRÉQUENCE POUR SOUDURE / DÉCOUPE

Soudure Haute Fréquence ou thermique

VÉRIN ÉLECTRIQUE : SOUPLESSE ET PRÉCISION DE PRESSION DE SOUDURE ET DE REFROIDISSEMENT

PRESSION DU VERIN 1 - 25 TONNES

LIMITES DE PÉNÉTRATION ET D’ÉCRASEMENT REGLABLES

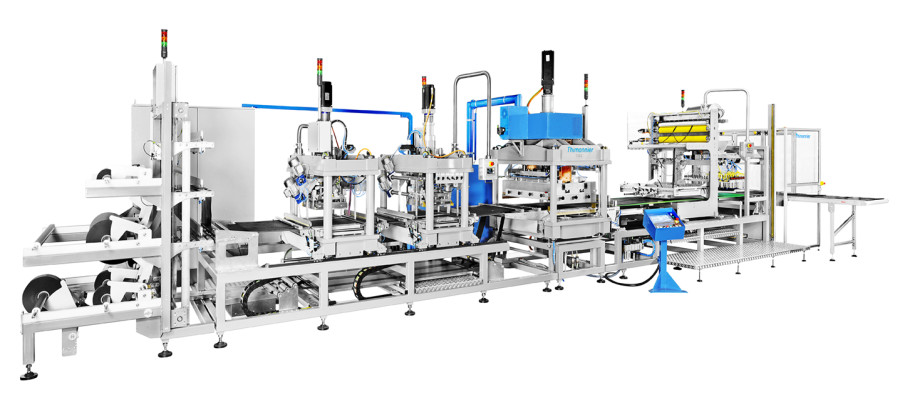

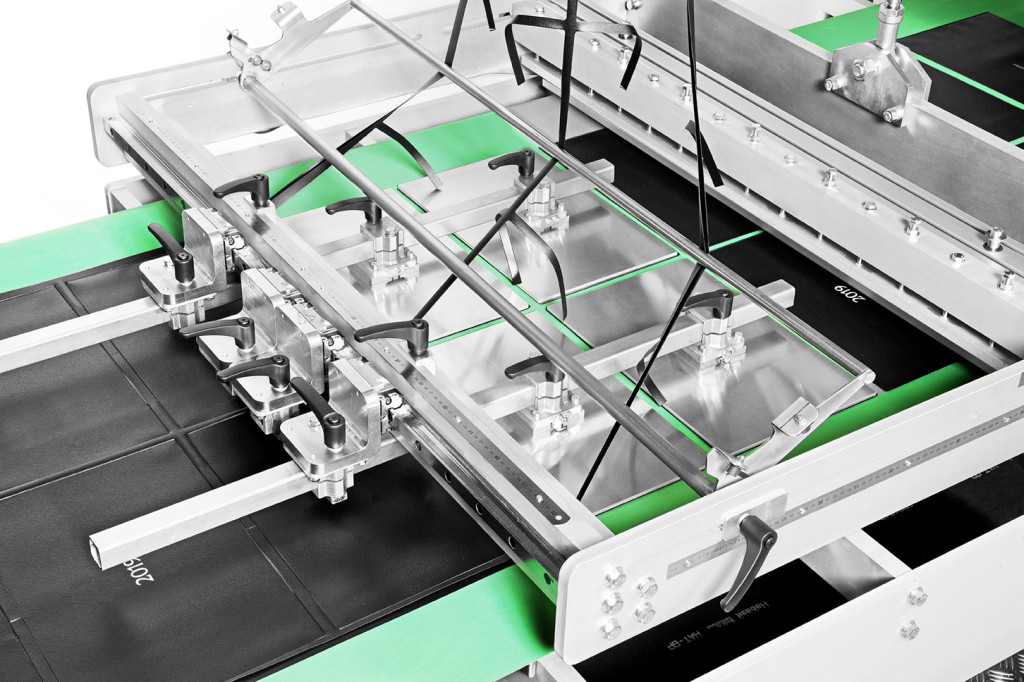

MACHINE PERSONNALISABLE SELON L’APPLICATION (TABLE TRANSFERT OU BLOC DE TIRAGE)

GRANDE PRÉCISION DE SOUDURE MARQUAGE HAUTE FRÉQUENCE ET DÉCOUPE

DIMINUTION DU BRUIT ET DE LA CONSOMMATION ÉLECTRIQUE

ROBUSTESSE DE LA STRUCTURE – LONGUE DURÉE DE VIE

Industrie

SOUDURE/DÉCOUPE AVEC OU SANS MARQUAGE DE TISSUS ENDUITS OU COMPLEXES RÉALISÉS EN MATÉRIAUX NON TISSÉS POUR :

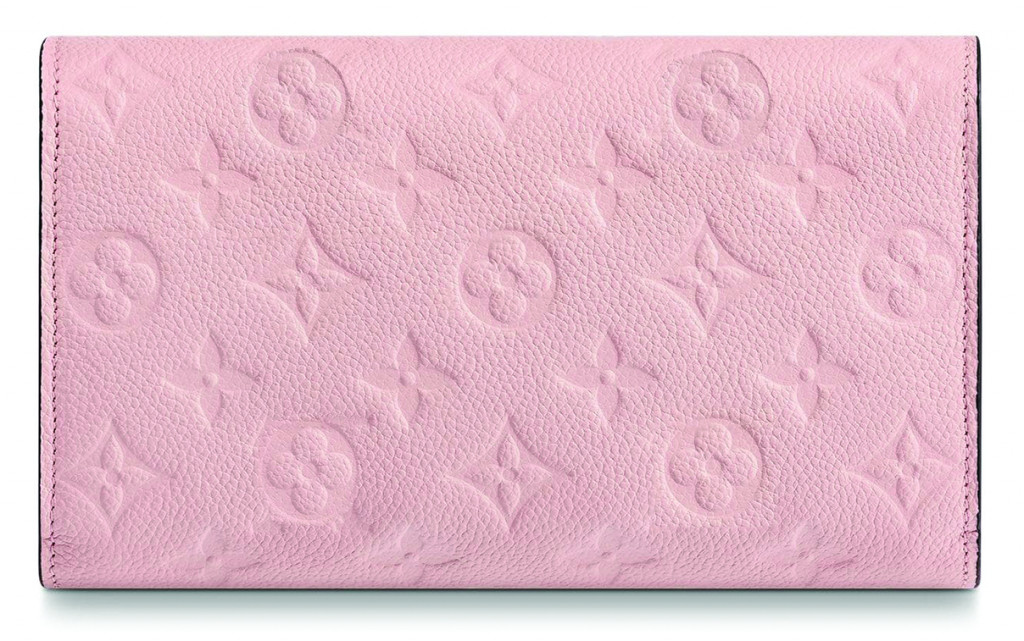

PETITE MAROQUINERIE : sacs, étuis à lunettes, porte-monnaies, …

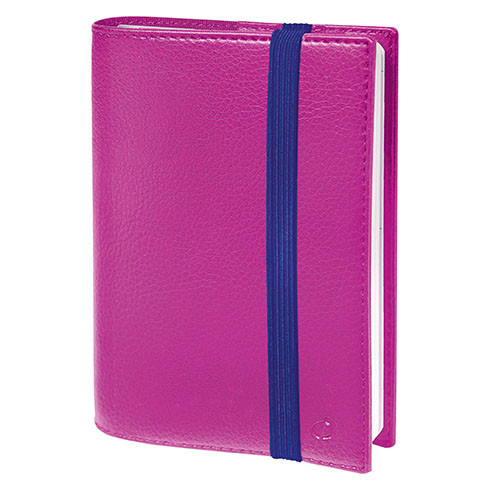

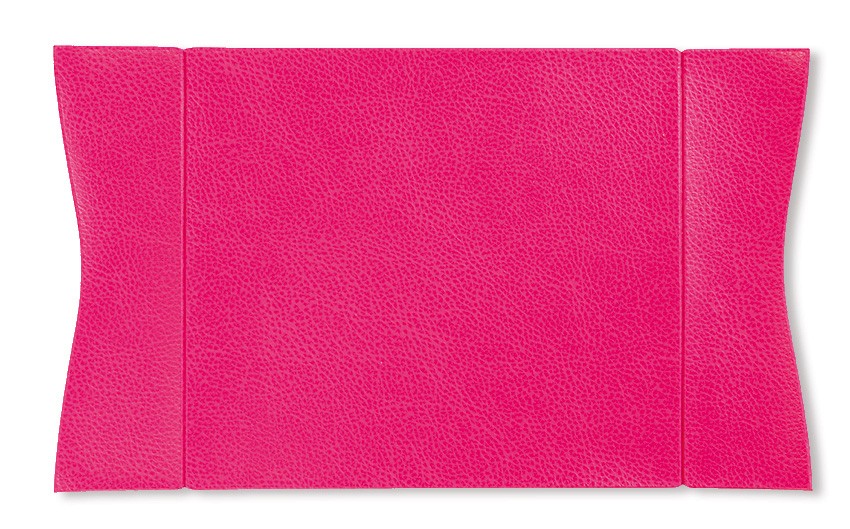

ARTICLES D’ÉCOLIER : pochettes PVC, couverture agenda, cartables, …

PRODUITS PARA-MÉDICAUX : gants non tissés, ceintures lombaires, …

CHAUSSURES : tiges, brides.

DESCRIPTIF TECHNIQUE

DIMENSIONS DES MARBRES STANDARD

520 X 620 MM 520 X 820 MM 620 X 820 MM

PASSAGE ENTRE MARBRE : 170 MM

COURSE UTILE DU MARBRE SUPERIEUR : 150 MM

Autres dimensions sur demande

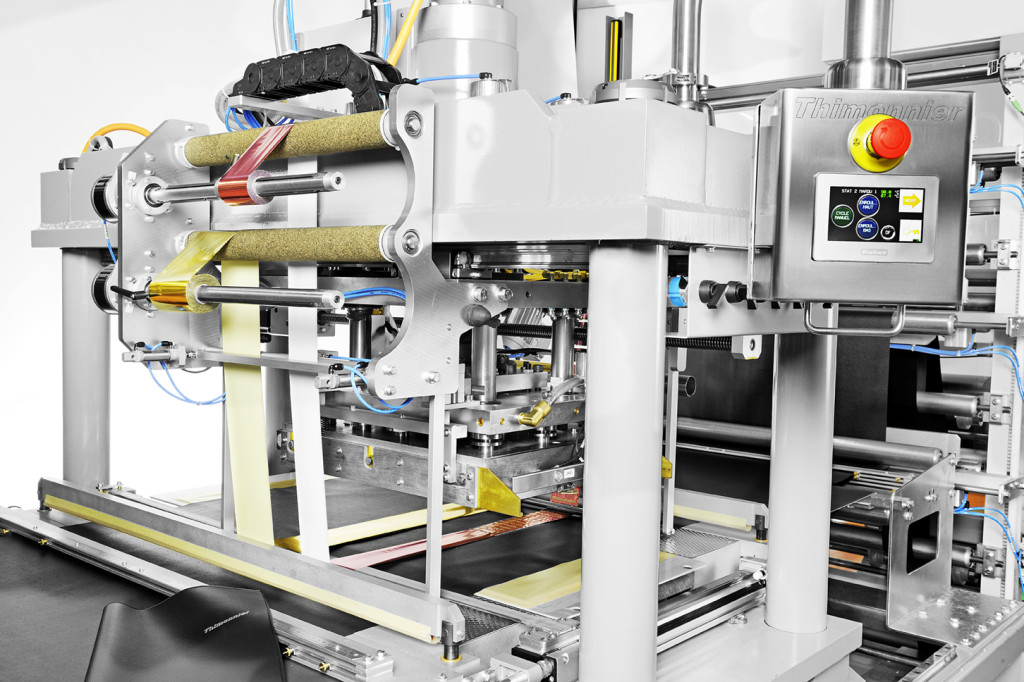

PRESSE

Presse à vérin électrique et guidage à 4 colonnes très robuste = permet d’obtenir une très grande précision de soudure, marquage et découpe (préservation des outillages).

Presse haute fréquence de grande stabilité en fréquence, contrôlée par automate et piloté par un écran tactile. Les phases, lors de la descente de la presse, sont gérées par des programmes. Elles sont réglables et enregistrables au niveau de l’écran tactile.

Sa technologie à vérin électrique offre simplicité et confort d’utilisation, la rigidité de la structure lui assure précision et durabilité.

Grâce à un système de limite de descente très précis, la découpe se fait directement sur une plaque aluminium et possibilité de faire du marquage par haute fréquence ( = qualité).

Marbre supérieur blindé / Marbre inférieur solidaire du bâti

Réglage du parallélisme réalisé par un système à rotule oscillante et vis micrométriques pour une parfaite précision de soudure

Dispositif de montage rapide d’outillage

Capotage de sécurité de l’ensemble de la presse (norme CE)

Entièrement pilotée par automate, pour une meilleure flexibilité d’utilisation, son pupitre de commande est équipé de série d’un écran tactile pour une lecture et une conduite intuitives des paramètres de production.

Transfert des paramètres par port USB pour suivi de contrôle et répétabilité :
- Temps de soudure - Temps de refroidissement
- Pression
- Profil de la soudure



GÉNÉRATEUR HAUTE FRÉQUENCE

Haute stabilité en fréquence 27,12 MHz +/- 0,6%

Type à cavité résonnante à haut facteur Q, avec très faible perte et à très haut rendement = permet une longue durée de vie du tube triode

Tube haute fréquence refroidi par ventilation

Anti-flash électronique statique Temps de réponse de l’ordre de 4 microsecondes

Accord automatique versatile de série

Système piloté par un automate et contrôlé par un écran tactile

Ligne HF blindée en totalité contre les émissions de radio fréquence

Générateur travaillant de 10 à 100% de sa puissance

Conforme en compatibilité électromagnétique suivant la directive 2004/108/CE/CEM

Plusieurs types de générateurs HF THIMONNIER peuvent équiper cette presse : BS 50 - BS 70 - BS 100 - BS 150 - BS 200 Ils sont équipés d’un anti-flash électronique à haute sensibilité permettant de travailler métal/métal sans détérioration des électrodes.





ÉQUIPEMENTS MODÈLE STANDARD

Climatiseur d’électrodes par circulation de fluide

Visserie inox

Système de protection de type «barrière immatérielle»

Régulation de température par régulateur du marbre supérieur

Boîtier de mesure (courant d’anode, tension aux bornes des électrodes…)

Dérouleur de bobines de grands diamètres

Barrière lumineuse en sortie de presse

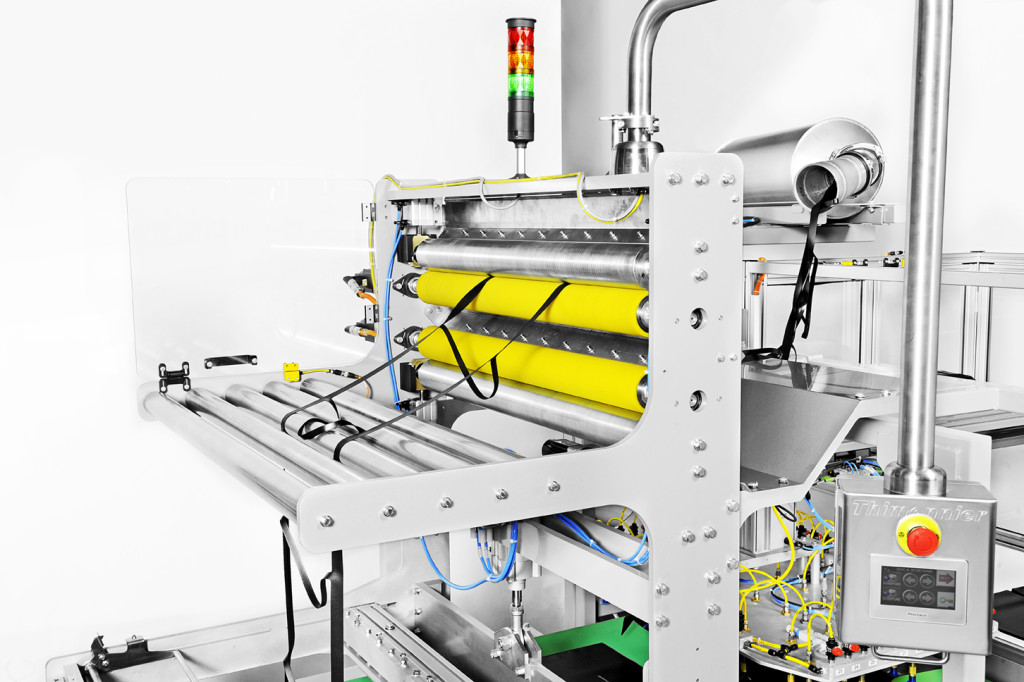

Entrainement par cylindre en sortie de presse

Puissance générateur supérieure à 20 kW
