your packaging engineering partner

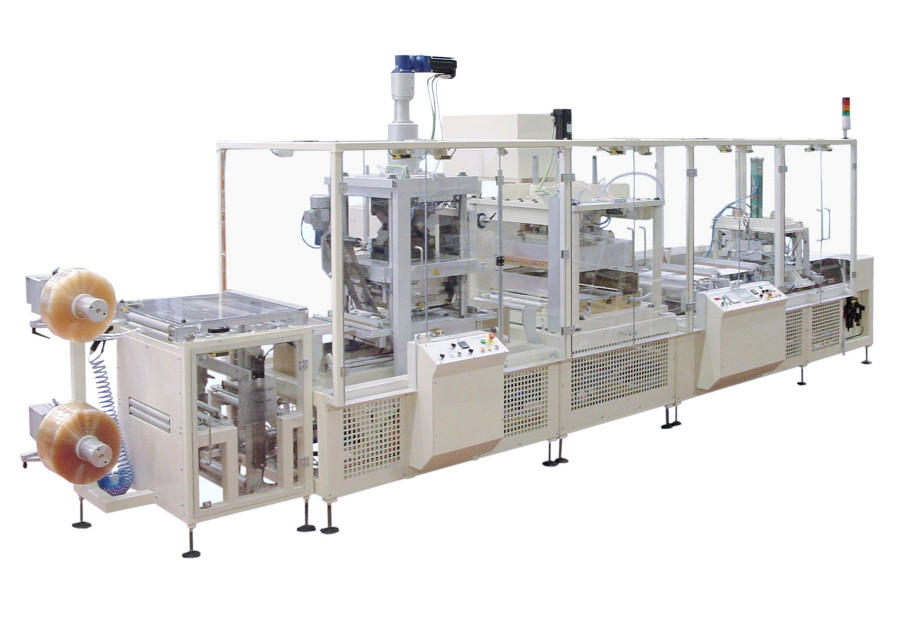

Z82 BS IND

SOUDEUSE HAUTE FRÉQUENCE

Soudure Haute Fréquence ou thermique

FLEXIBILITÉ DE PRODUCTION :

MODE DOUBLE-TABLE OU EN AUTOMATIQUE (DÉROULEUR + BLOC TRACTEUR)

SIMPLICITÉ D’UTILISATION

ROBUSTESSE DE LA STRUCTURE

TEMPS DE SOUDURE OPTIMISÉ PAR SYSTÈME D’ACCORD AUTO

GÉNÉRATEUR HF AVEC ANTI-FLASH ÉLECTRONIQUE

Industrie

Conditionnement divers  : operculage de coques PVC / PS / PET, etc. avec ou sans vernis thermoscellable, avec un carton enduit ou tout autre matériau scellable, blister carton / coque, etc.

DESCRIPTIF TECHNIQUE

SURFACE DE SOUDURE
50 À 500 CM2 SELON LA NATURE DE MATÉRIAU ET LE TYPE DE GÉNÉRATEUR
50 À 3 500 CM EN LINÉAIRE



PRESSE PORTIQUE Z82 BS - 4 COLONNES
Cette presse de soudure haute fréquence est parfaitement adaptée pour les travaux de soudure de poches médicales à partir de films PVC ou EVA.
En mode double-table :
- Dépose manuelle du format sur contre-outil / dépose des tubes
- Descente presse pour soudure tour de poches / soudure des tubes

En mode tirage auto (dérouleur + bloc tracteur) :
- Alimentation par bobine
Son pupitre de commande est équipé de série d'un écran tactile Proface pour une lecture et conduite intuitives des paramètres de production.
La Z82 BS est équipée de systèmes de sécurité renforcés :
- Système de type "barrière immatérielle" de série.

GÉNÉRATEUR HAUTE FRÉQUENCE
- Haute stabilité en fréquence 27,12 MHz +/- 0,4% de type à cavité résonnante avec haut facteur Q
- Anti-flash électronique à transistors : sensibilité réglable de 0 à 100
- Accord auto programmable : Régulation automatique du condensateur motorisé par la soudeuse pour un accord maximum durant tout le cycle de soudure
- Fonctionnement sans plots de 0 à 100% de puissance

ÉQUIPEMENTS MODÈLE STANDARD

PRESSE PORTIQUE Z82 BS - 4 COLONNES
Asservissement par vérin ou moteur :
- Pneumatique jusqu'à 2 000 daN (6 bars)
- Électrique jusqu'à 2 000 daN

MARBRE SUPÉRIEUR AVEC BLINDAGE HF
- Course max. du vérin : 200 mm
- Réglage de parallélisme par vérins micrométriques
- Réglage d'ouverture
- Hauteur Max. Coque inférieure = 85 mm ( à supprimer)
- Hauteur Max. Coque supérieure = 90 mm

GÉNÉRATEUR HAUTE FRÉQUENCE
Générateur HF conforme aux directives : 2004/108/CE/CEM et 2004/40/CE

MODE DOUBLE-TABLE
Format 1 ou 2 postes : 520 x 820 mm (DIN) / 520 x 620 mm

MODE TIRAGE AUTO
Format 1 ou 2 postes : 520 x 820 mm (DIN) / 520 x 620 mm
Dérouleur/Batteur pour films et bloc tracteur pour tirage du film.
