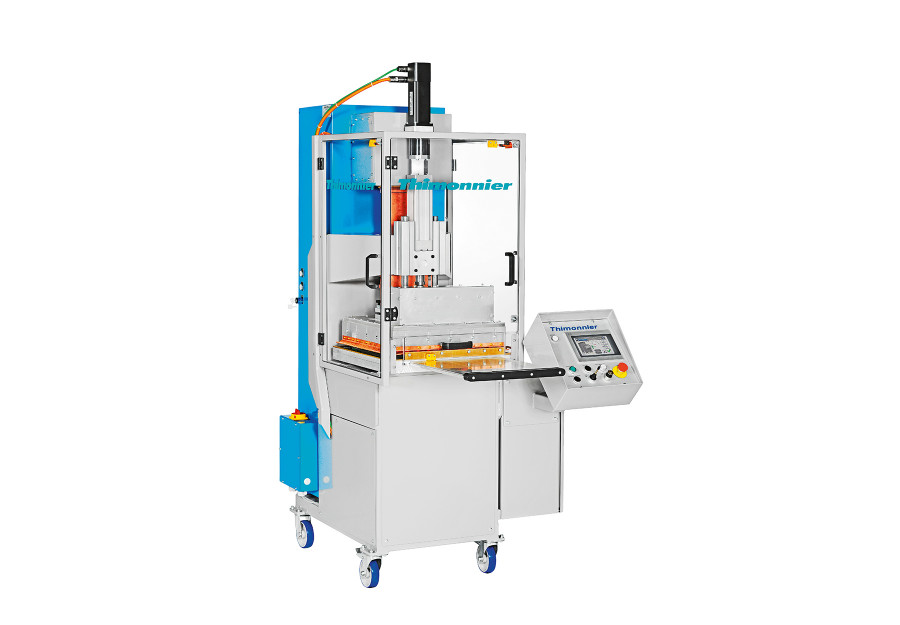

Z25 BS31 IND

PRESSE AVEC VÉRIN ÉLECTRIQUE H.F HAUTE PRECISION

Soudure Haute Fréquence ou thermique

VÉRIN ELECTRIQUE : SOUPLESSE ET PRÉCISION DE PRESSION DE SOUDURE ET DE REFROIDISSEMENT

LIMITES DE PÉNÉTRATION ET D ÉCRASEMENT RÉGLABLES

GÉNÉRATEUR INTÈGRE DE 3 KW (90CM² MAXI DE SURFACE SOUDABLE)

MACHINE CONFIGURÉE POUR LA RÉALISATION ET VALIDATION D’ÉCHANTILLONS

PRÉCISION DE SOUDURE

DIMINUTION DU BRUIT ET DE LA CONSOMMATION ELECTRIQUE

ROBUSTESSE DE LA STRUCTURE - DURÉE DE VIE

Industrie

APPLICABLE POUR TOUT TYPE DE SOUDURE (PVC, COMPLEXE DE TISSUS ENDUITS PVC, EVA, PET, PETG, …)

DESCRIPTIF TECHNIQUE

DIMENSIONS MARBRE SUPÉRIEUR ET INFÉRIEUR : 320 X 420 MM



VERSION INDUSTRIE

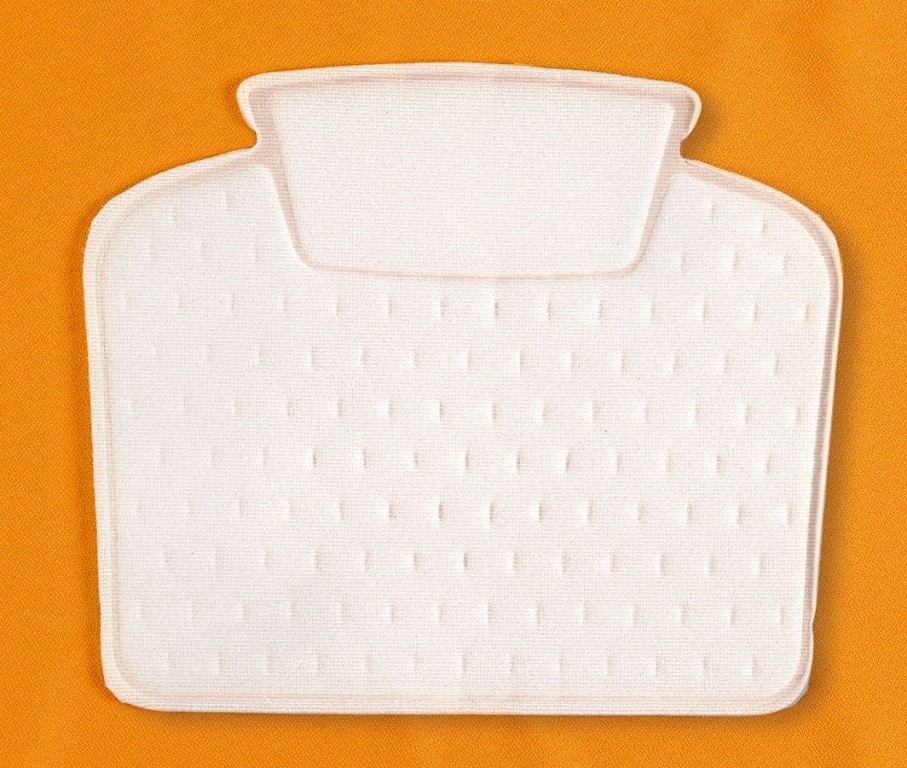

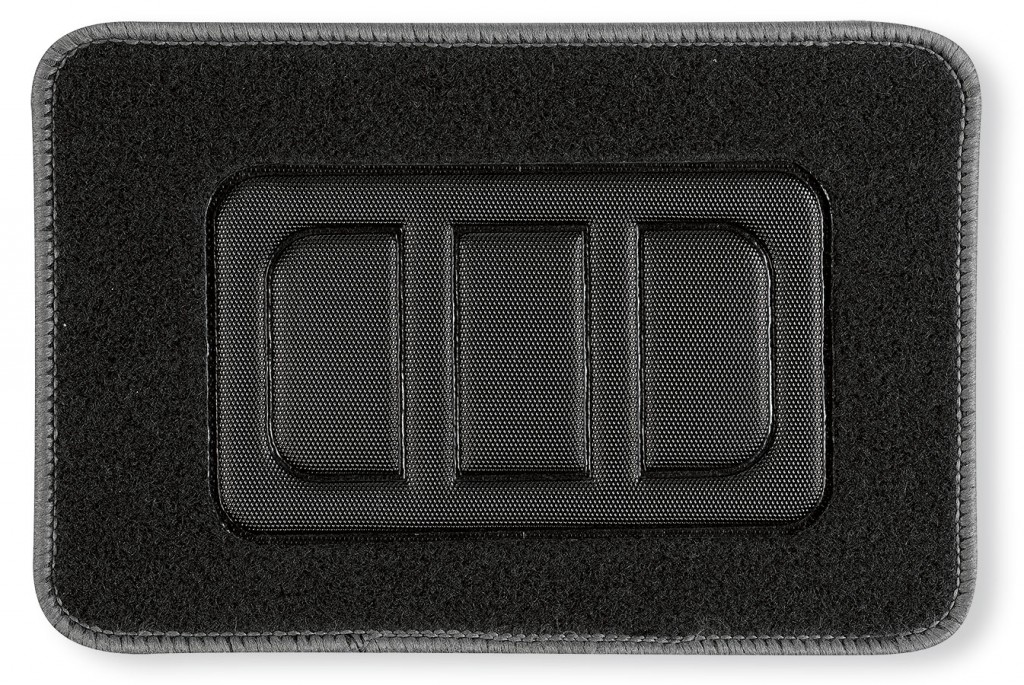

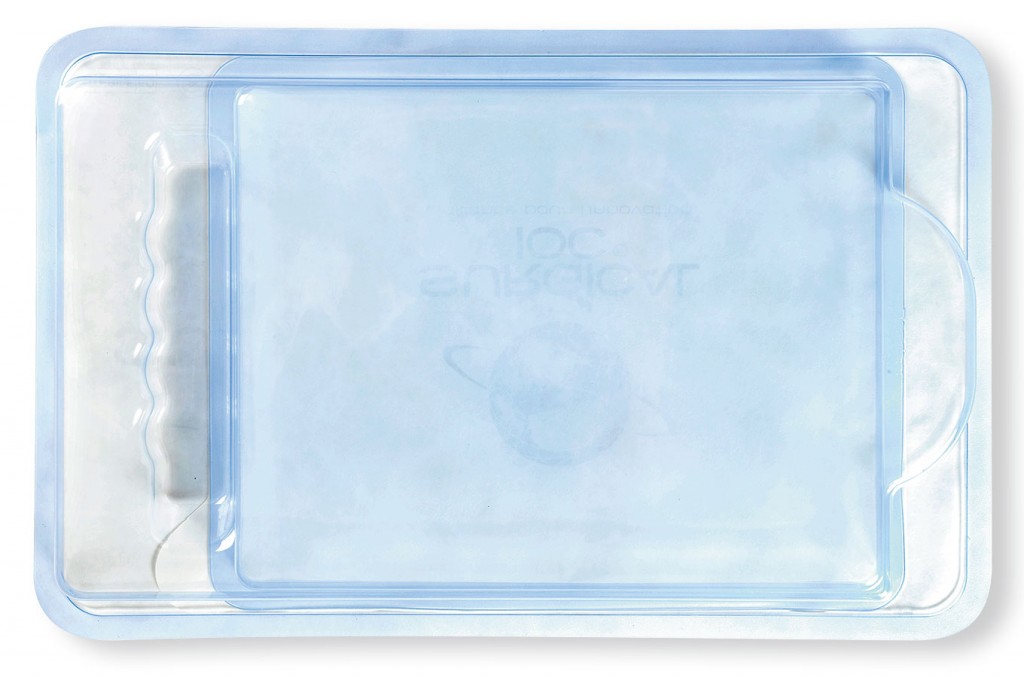

Conditionnement divers sous coques thermo-formées PVC/PETG. Fabrication de pochettes en PVC, tapis de voiture, housses de sièges …



FAIBLE ENCOMBREMENT AU SOL

PRESSE COMPACTE ET ROBUSTE

GÉNÉRATEUR INTÉGRÉ AVEC ACCORD AUTOMATIQUE



PRESSE HAUTE FRÉQUENCE A VÉRIN ELECTRIQUE DE GRANDE STABILITÉ EN FRÉQUENCE AVEC SYSTÈME CONTRÔLÉ PAR AUTOMATE ET PILOTÉ PAR ÉCRAN TACTILE. Sa technologie à vérin électrique offre simplicité et confort d’utilisation, la rigidité de la structure lui assure précision et durabilité.

Le réglage de parallélisme est réalisé par un système à billes et vis micrométriques pour une parfaite précision de soudure.

Entièrement pilotée par automate, pour une meilleure flexibilité d’utilisation, son pupitre de commande est équipé de série d’un écran tactile PROFACE pour une lecture et une conduite intuitives des paramètres de production.

Transfert des paramètres par port USB pour suivi de contrôle et répétabilité : - Temps de soudure - Pression - Profil de la soudure

La Z25 BS31 est équipée de systèmes de sécurité renforcés : - Déclenchement du cycle de soudure par commande bi-manuelle - Système de protection par capot (Blindage).

ÉQUIPEMENTS MODÈLE STANDARD

PRESSE ÉLECTRIQUE TYPE COL DE CYGNE

- Marbre supérieur blindé / surface de travail de 320 x 420 mm - Marbre inférieur solidaire du bâti d’une surface de 320 x 420 mm

- Dispositif de montage rapide d’outillage

- Un tiroir permet un chargement des produits hors de la presse

- Enclenchement du cycle de soudure soit par mise en position sous presse du tiroir soit par commande bi manuelle

- Les phases, lors de la descente de la presse, sont gérées par l’automate. Elles sont réglables et enregistrables au niveau l’écran tactile.

- Blindage électromagnétique du marbre de soudure

- Capotage de sécurité par blindage de marbre (norme CE)

- Machine entièrement électrique fonctionnant sans énergie pneumatique



GÉNÉRATEUR HAUTE FRÉQUENCE DE PUISSANCE UTILE DE 3 KW HF

- Haute stabilité en fréquence 27,12 MHz +/- 0,6% et de type à cavité résonnante à haut facteur Q, avec très faible perte et à très haut rendement apportant une longue durée de vie du tube triode

- Tube haute fréquence refroidi par ventilation

- Anti-flash électronique statique. Temps de réponse de l’ordre de 4 microsecondes

- Accord automatique versatile

- Système piloté par un automate et contrôlé par un écran tactile

- Ligne HF blindée en totalité contre les émissions de radio fréquence

- Générateur travaillant de 10 à 100% de sa puissance

- Générateur situé derrière la presse, relié mécaniquement à celle-ci

- La puissance utile HF de 3kW permet de réaliser une soudure de 90 cm.

- Conforme en compatibilité électromagnétique suivant la directive 2004/108/CE/CEM
