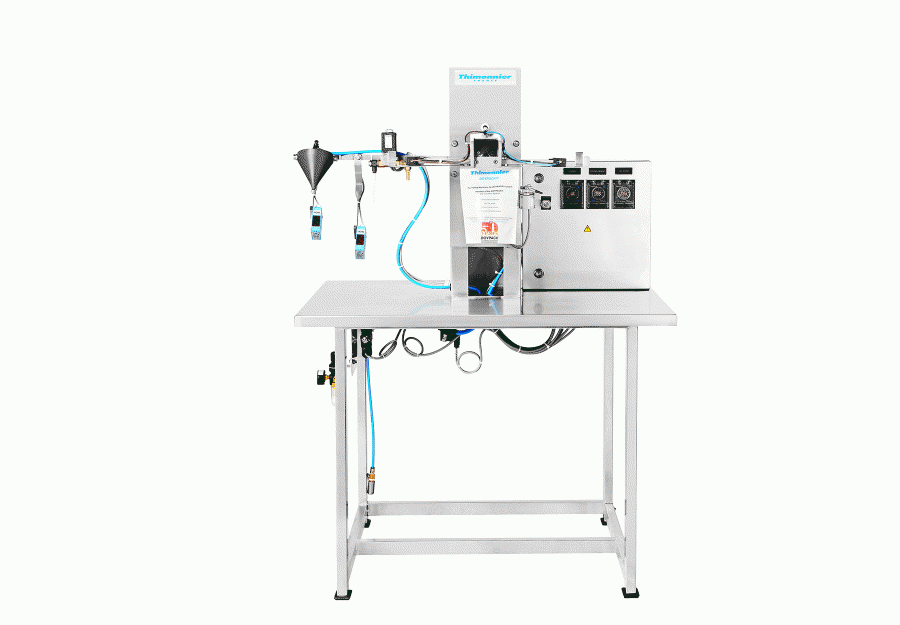

UV D3 INOX AGRO

SOUDEUSE SEMI-AUTOMATIQUE POUR DOYPACK® & SACHETS PLATS

Soudeuses manuelles

EXCELLENTE QUALITÉ DE SOUDURE

SIMPLICITÉ D’UTILISATION

COMPACTE

FACILITÉ DE MAINTENANCE

CONCEPTION ET FABRICATION THIMONNIER

Agro-alimentaire

AGRO-ALIMENTAIRE

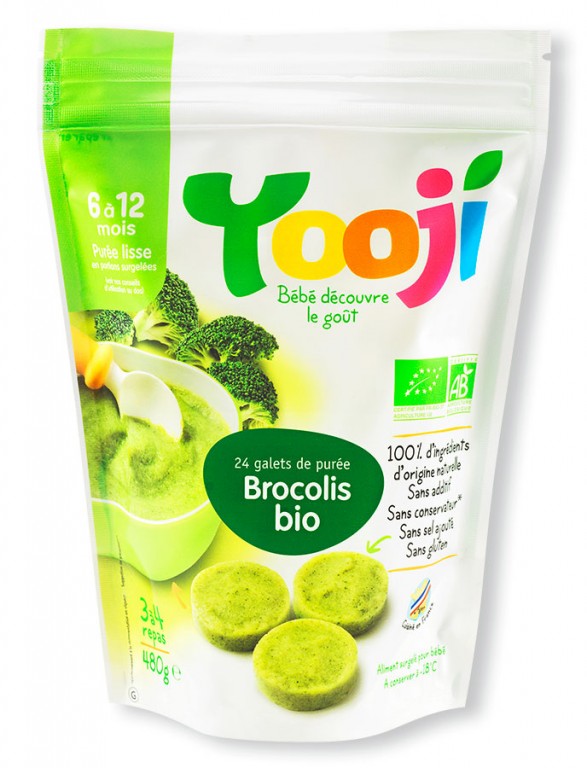

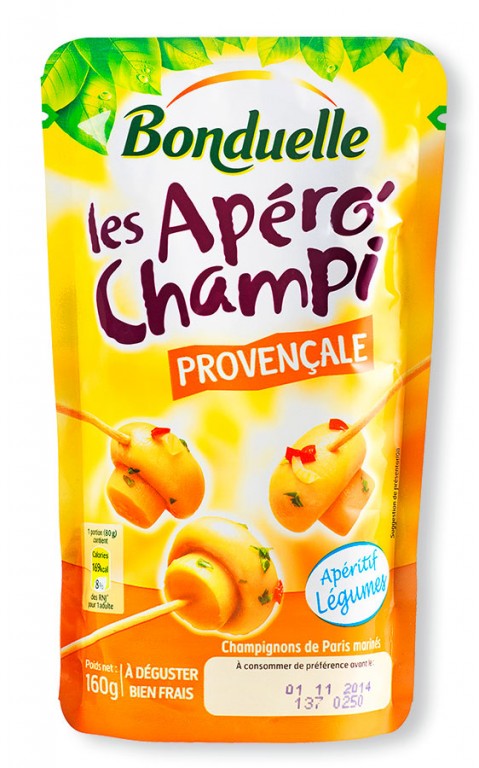

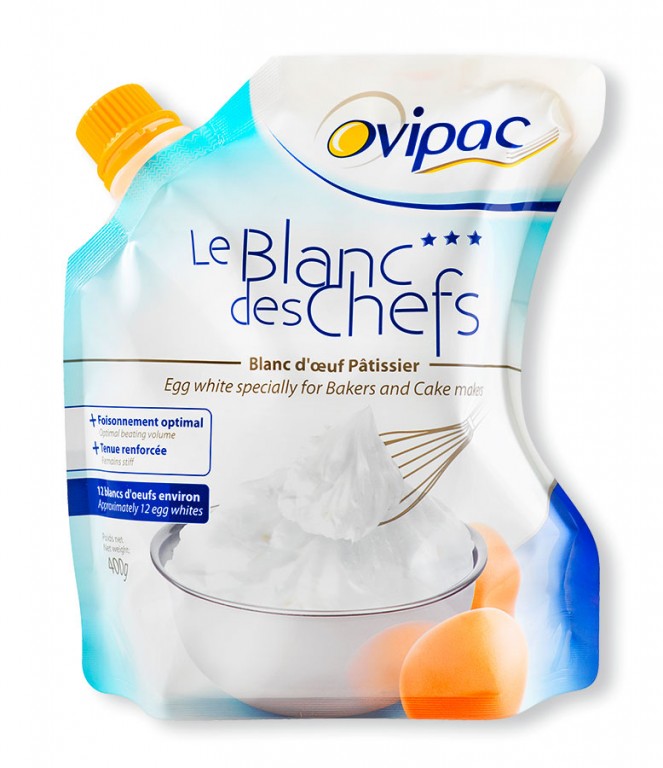

COMPOTE, ALIMENTS POUR BÉBÉS, CRÈME DE MARRON, LAIT, PRODUITS LAITIERS, JUS ET NECTARS DE FRUITS, SOUPES ET SAUCES, HUILE ALIMENTAIRE, FROMAGE LIQUIDE, MIEL …



SOUDURE DE TOUS TYPES DE COMPLEXES THERMOSOUDABLES (PAPIER/POLYÉTHYLÈNE, ALUMINIUM/POLYÉTHYLÈNE, PAPIER/ALUMINIUM/POLYÉTHYLÈNE) ET FILMS THERMOSOUDABLES (POLYÉTHYLÈNE, POLYPROPYLÈNE).

L’UV D3 permet la soudure de sachets DOYPACK® présentés verticalement, après remplissage.

DESCRIPTIF TECHNIQUE

CADENCE DE PRODUCTION : DE 3 À 8 SACHETS/MIN

DIMENSIONS MAXI DE SACHETS : L 320 X H 400 MM



SOUDURE BI-ACTIVE (DEUX MÂCHOIRES CHAUFFANTES) PAR IMPULSION DE CHALEUR QUI PERMET D’OBTENIR UNE GRANDE QUALITÉ DE FERMETURE.
Mâchoires de soudure commandées par vérin pneumatique et ajustables en hauteur en fonction de la dimension des sachets.

Ensemble monté sur bâti en acier inoxydable Coffret entièrement étanche (IP 65)

Cycle de soudure automatique déclenché par l’opérateur à l’aide d’un contacteur manuel, actionné avec le dos de la main après avoir placé le sachet entre les mâchoires de soudure.

Le cycle automatique comprend :
- la fermeture des mâchoires
- la soudure du sachet
- le maintien des mâchoires en serrage pendant le temps de refroidissement
- l’ouverture des mâchoires
Pendant le cycle de travail, le sachet est maintenu, libérant ainsi les mains de l’opérateur, ce qui lui permet de remplir le sachet suivant.

Temps de soudure et de refroidissement réglables à l’aide de 2 minuteries électroniques placées sur le coffret de commande. Ces temps sont ajustables en fonction des matériaux utilisés et des cadences à obtenir.

ÉQUIPEMENTS MODÈLE STANDARD

Film/épaisseur : jusqu’à 2 x 200 microns

Longueur de soudure : 320 mm

Largeur de soudure : 3 mm

Hauteur de la colonne : 65 cm

Hauteur de la table : 80 cm

Dimensions hors tout : L 100 X P 70 x H 140 cm

Alimentation électrique : 230 V Mono - 50 / 60 Hz P = 700 VA pendant la soudure

Alimentation pneumatique : P.alim = 7 à 9 bars - P. utile = 6 bars - Q = 0.5 nl/cycle
