P5 LN - P10 LN - P17 LN - P27 LN - P30 LN - P55 LN

PINCES À SOUDER POUR SORTIE ISOLATEUR/BOÎTES À GANTS

P55 LN3 NOUVELLE GÉNÉRATION

Soudeuses manuelles

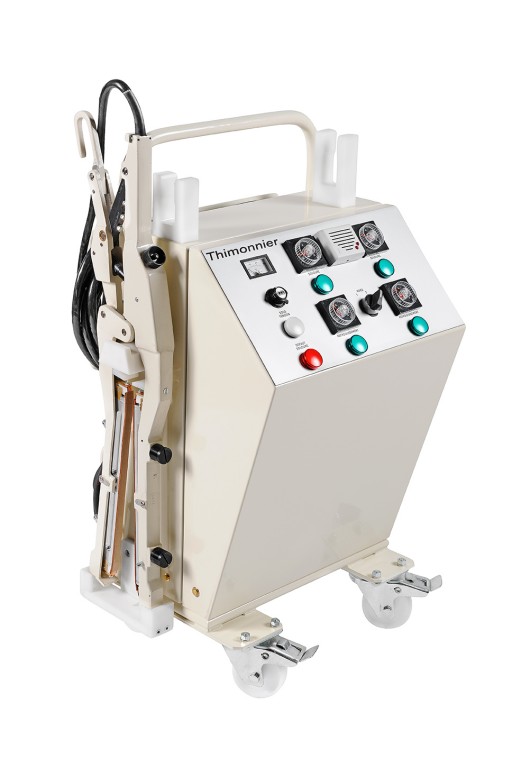

PINCE PORTATIVE AVEC COFFRET GÉNÉRATEUR SUR ROULETTES

QUALITÉ DE SOUDURE

CONFORT D’UTILISATION

CHANGEMENT RAPIDE DES CONDITIONS DE SOUDURE

FACILITÉ DE MAINTENANCE

ROBUSTESSE – DURÉE DE VIE

CONCEPTION ET FABRICATION THIMONNIER



MODÈLE DESSINÉ ET BREVETÉ EN COLLABORATION AVEC LE CEA/DAM*
*CEA : Commissariat à l’Energie Atomique
DAM : Direction des Applications Militaires

Industrie

SOUDURE ÉTANCHE ET DE QUALITÉ SUR GAINES ET FILMS THERMOSOUDABLES (EVA, PE, PU ET PVC).

Modèles spécialement conçus pour la soudure de gaines et manches pour introduction ou sortie d’éléments de boîtes à gants, sans rupture de confinement pour :

INDUSTRIES MÉDICALES & INDUSTRIES NUCLÉAIRES

DESCRIPTIF TECHNIQUE

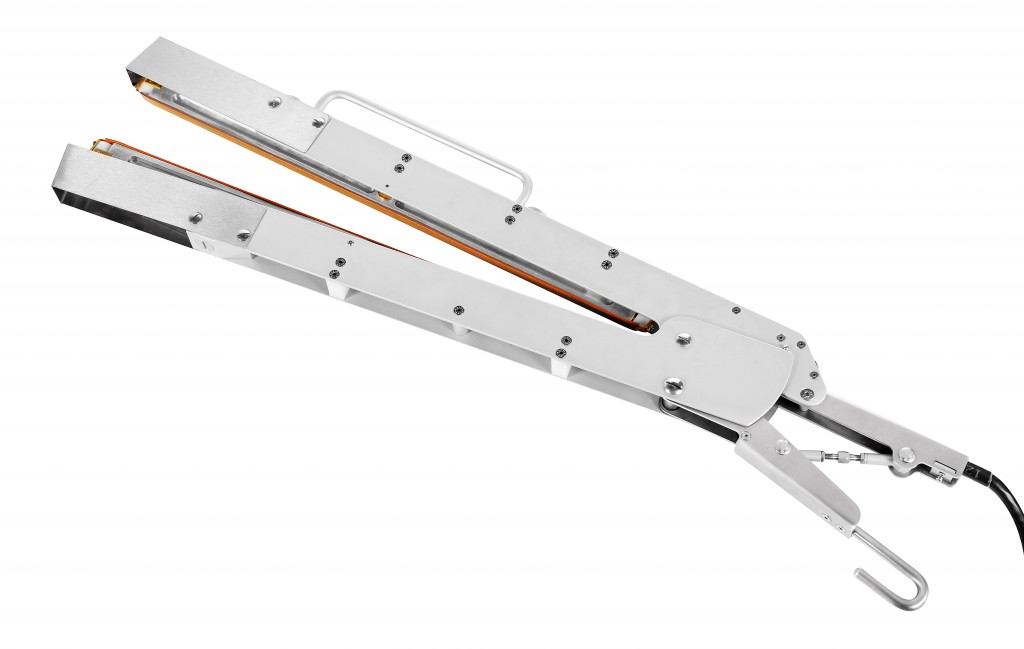

PINCES EN « T »
LONGUEUR DE SOUDURE :
P5 : 50 MM
P10 : 100 MM
P17 : 170 MM

PINCES EN « I »
LONGUEUR DE SOUDURE :
P27 : 270 MM
P30 : 300 MM P55 : 550 MM

LARGEUR DE SOUDURE : 8 MM*

* La P30 est équipée d’une mâchoire supérieure de 6 mm et d’une mâchoire inférieure de 8 mm.

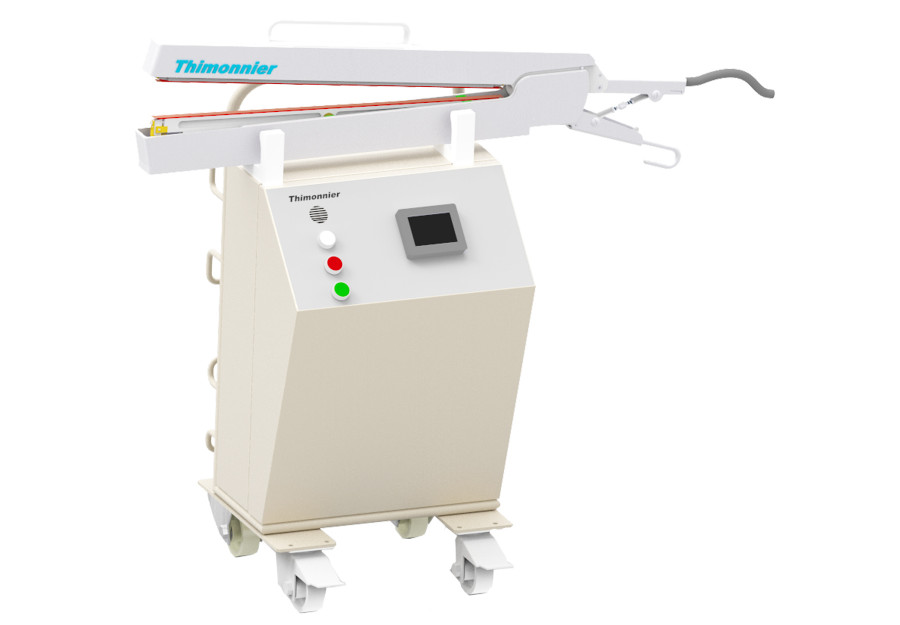

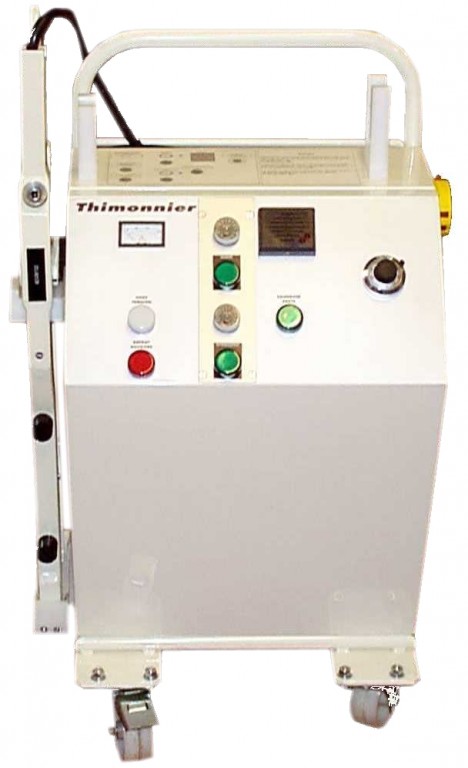

PINCES À SOUDER PORTATIVES RELIÉES À UN COFFRET GÉNÉRATEUR MONTÉ SUR 4 ROULETTES DE TYPE : LN2 = COMMANDE PAR RELAIS OU LN3 = COMMANDE PAR AUTOMATE

Régulation de température des éléments de soudure par impulsion, avec indication de température et ajustement, augmentant la durée de vie des rubans isolants téflon, et assurant la répétabilité des soudures.

Pré-réglage de cycle de soudure à sélectionner lors des changements de matériau ou d’épaisseur (2 pour le générateur LN2 et 1 pour le générateur LN3 avec système anti-répétition)

Coffret d’alimentation monté sur chariot à roulettes avec éléments de commande et de contrôle présentés en façade

Maintenance réduite au changement des téflons et résistances

Largeur de soudure de 8 mm d’un aspect granité

Composants de la pince conçus de façon à ne pas blesser les matériaux lors de leur introduction dans les mâchoires de soudure

Mâchoires de soudure montées sur pivots pour une meilleure répartition de l’effort de soudure

Profil des éléments de soudure à impulsion conçu pour augmenter la résistance des soudures

Grande pression de soudure obtenue sans effort grâce à un dispositif mécanique original. Réouverture très facile en fin de refroidissement

Avertissement lumineux et sonore en fin de cycle de soudure et de refroidissement

Rangement de la pince sur le dessus du chariot ou verticalement sur le côté.

Interchangeabilité : connecteur pour raccordement rapide de deux modèles de pinces sur un même coffret

Utilisation de manière ambidextre

ÉQUIPEMENTS MODÈLE STANDARD

Alimentation éléctrique
230V Mono – 50Hz
0.9 kVA durant la soudure

COFFRET
Poids 30 kg
Dimensions 400 x 500 x 800 mm

PINCE
Force de serrage ajustable de 5 à 40 daN
Force nécessaire pour ouverture pince au serrage < 7 daN
Câble liaison L = 8 m
