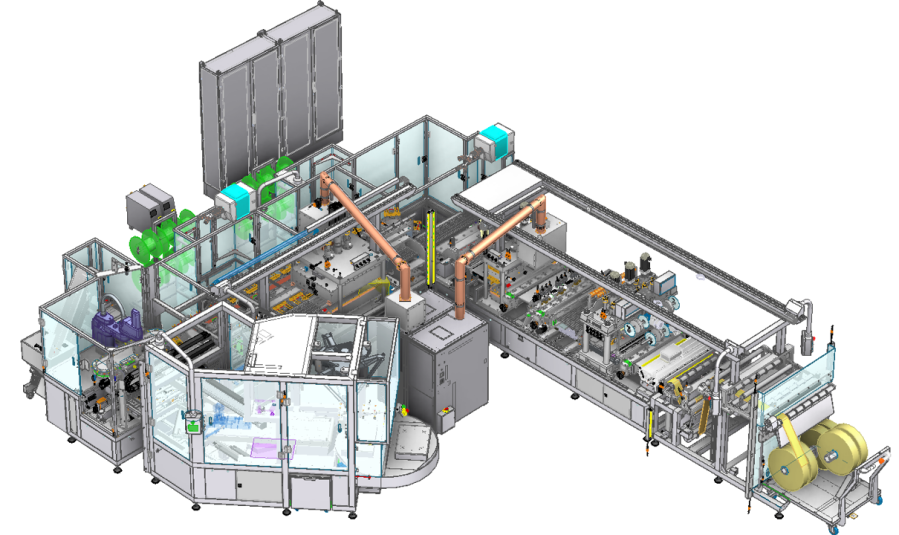

IVF3200 HF MED

LIGNE DE FABRICATION HAUTE FRÉQUENCE DE POCHES MÉDICALES

Poche Médicale

FLEXIBILITÉ ET HAUTE CADENCE DE PRODUCTION

TECHNOLOGIE MÉCANIQUE CONTRÔLÉE PAR SERVOMOTEURS BRUSHLESS POUR CHANGEMENT DE FORMATS RAPIDE

ROBUSTESSE DE LA STRUCTURE - DURÉE DE VIE

GÉNÉRATEUR HF AVEC ANTI-FLASH ÉLECTRONIQUE

Médical

POCHES DE SOLUTÉS STANDARDS (CHLORURE, DEXTROSE, GLUCOSE), HÉMODIALYSE, DRAINAGE …

DESCRIPTIF TECHNIQUE

CADENCE DE PRODUCTION
POCHES JUSQU'À 1 000 ML : 3 200 À 3 400 PPH
POCHES DE 2 000 À 5 000 ML : 1 600 À 1 700 PPH

VOLUME DES POCHES 50 À 5 000 ML



CETTE LIGNE DE PRODUCTION HAUTE FRÉQUENCE EST PARFAITEMENT ADAPTÉE POUR LA FABRICATION DE POCHES MÉDICALES À PARTIR DE FILMS PVC OU EVA, ET SOUDURE DE TUBES SUR POCHES.

Mode tirage auto : Alimentation par bobine

Son pupitre de commande est équipé de série d’un écran tactile Proface pour une lecture et conduite intuitives des paramètres de production.



FABRICATION DE POCHES

- Déroulage des gaines
- Marquage par ruban transfert
- Soudure du haut de la poche
- Poinçonnage de trous de suspension
- Découpe des poches
- Transfert des poches sur la section "pose de tubes"

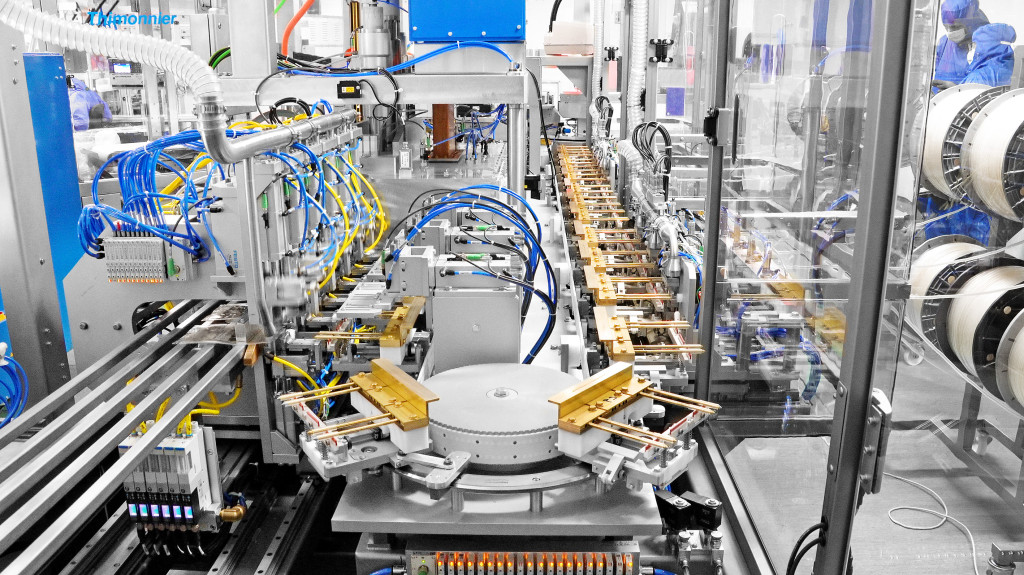

SOUDURE DE TUBES SUR POCHES

- Découpe auto des tubes à la longueur voulue et introduction sur aiguilles de transfert
- Ouverture auto des poches introduction des tubes montés sur aiguilles (1 à 3 tubes)
- Soudure des tubes par haute fréquence
- Dévêtissage et évacuation des poches sur tapis de sortie

GÉNÉRATEUR HAUTE FRÉQUENCE

- Haute stabilité en fréquence 27,12 MHz +/- 0,4% de type à cavité résonnante avec haut facteur Q
- Anti-flash électronique à transistors : sensibilité réglable de 0 à 100
- Accord auto programmable : Régulation auto du condensateur motorisé par la soudeuse pour un accord maximum durant tout le cycle de soudure
- Fonctionnement sans plots de 0 à 100% de puissance



ÉQUIPEMENTS MODÈLE STANDARD

Dimensions des bobines de gaine PVC ou EVA

- Diamètre extérieur maxi : 600 mm
- Diamètre mandrin : 150 mm
- Largeur mini : 90 mm
- Largeur maxi : 130 mm en mode 6 pistes / 270 mm en mode 3 pistes

Dimensions des bobines de tubes PVC

- Diamètre extérieur maxi : 400 mm
- Diamètre mandrin : 190 mm
- Largeur : 220 mm
